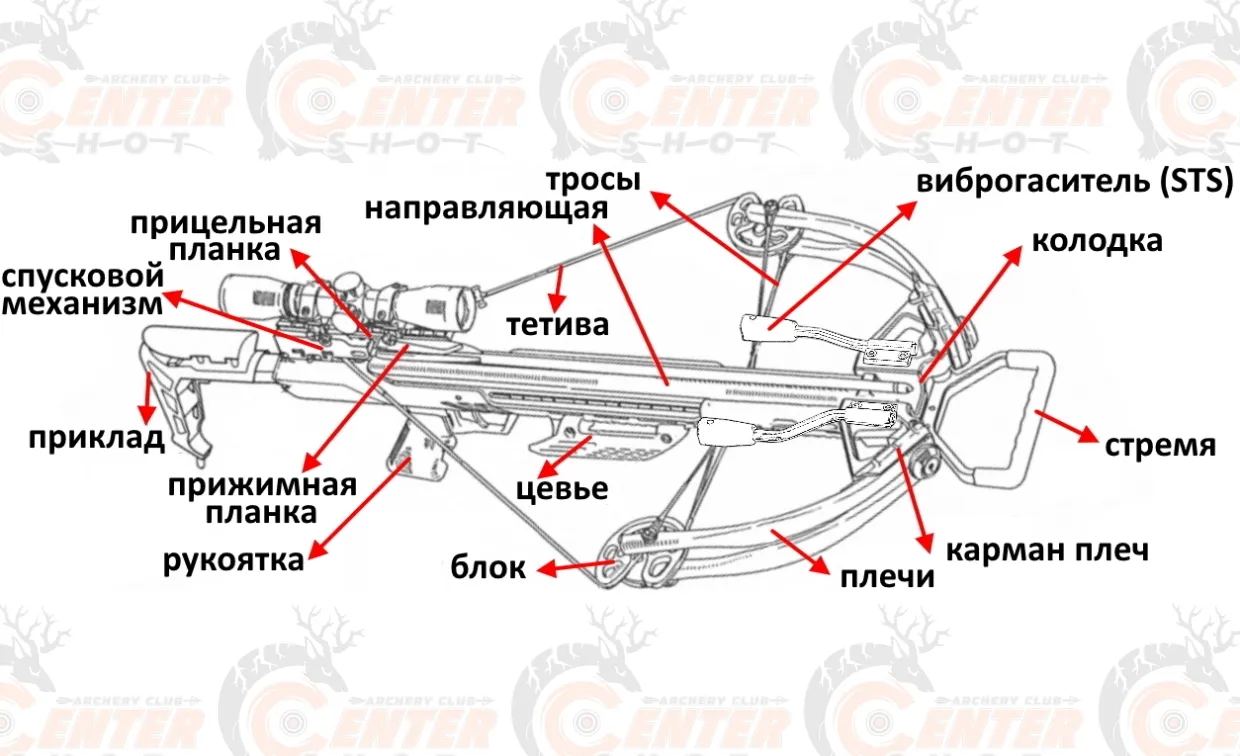

Техническое устройство современного арбалета
Если вы недавно приобрели арбалет или же планируете подобную покупку, то вам просто необходимо знать его техническое устройство. В этой статье мы «разберем» современный арбалет по частям и подробно опишем каждую часть и ее значение в общей конструкции. Это поможет понять, на что обращать внимание при выборе арбалета, а также говорить на одном языке в большом сообществе любителей метательного оружия.
Начнем описание с самой технически важной части арбалета – с устройства каждой детали его плеч.

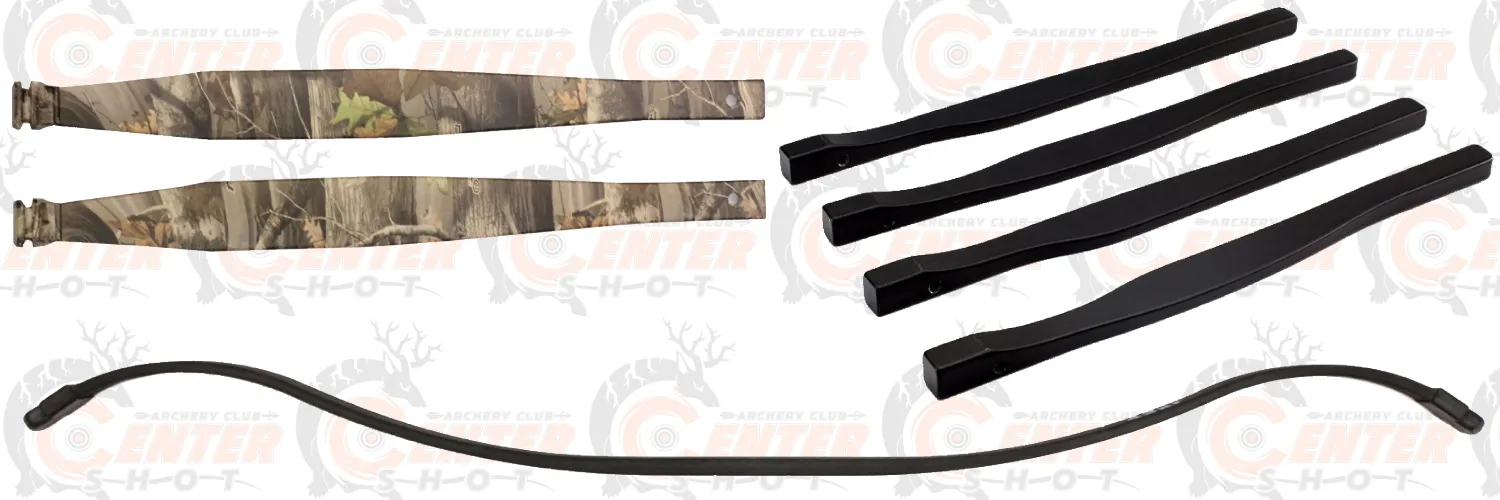

Плечи, упругие элементы или планки арбалета.
При взведении арбалета плечи накапливают в себе энергию и сохраняют ее, до тех пор, пока стрелок не нажал на спусковой крючок. При выстреле, они мгновенно распрямляются, передавая через тетиву стреле необходимую энергию для вылета. Плечи могут выглядеть по-разному: могут быть длинными или короткими, состоять из четырех или двух элементов, но они всегда выполняют одну и ту же функцию – преобразование потенциальной энергии в кинетическую. Бывают рекурсивные арбалеты, у которых плечи состоят из одной длинной планки, которая проходит сквозь колодку (например, арбалет Ek Archery Jaguar или MK-150). В современных арбалетах плечи изготавливаются из стеклопластика, так как этот материал обладает важным качеством: максимально быстрое возвращение в исходную форму (распрямление при выстреле), при отсутствии деформации при длительном использовании.

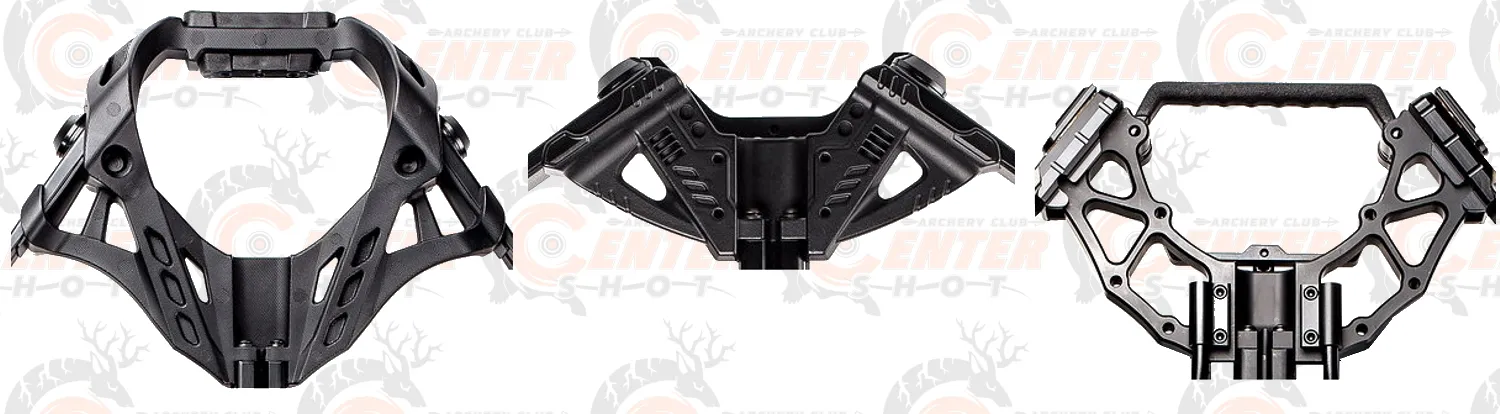

Колодка плеч арбалета
Плечи крепятся к арбалету с помощью специальной детали. Эта деталь - колодка плеч. При выстреле, высвобождаемая энергия уходит не только в стрелу, но и, частично, в сам корпус арбалета. И основной удар на себя принимает колодка. Поэтому колодка - это всегда довольно массивная деталь, изготовленная из особо прочных материалов. Как правило, это тот или иной алюминиевый сплав, выполненный методом фрезеровки или литья. Чем мощнее плечи, тем массивнее колодка и тяжелей фронтальная часть арбалета, а это негативно сказывается на балансировку арбалета, вот почему в наиболее продвинутых арбалетах колодки выполнены из максимально легких, но прочных и дорогих материалов. Изредка можно встретить арбалеты, колодка которых выполнена из сверхпрочных полимерных материалов, например: Ek Archery Guillotine или Barnett Ghost 400.

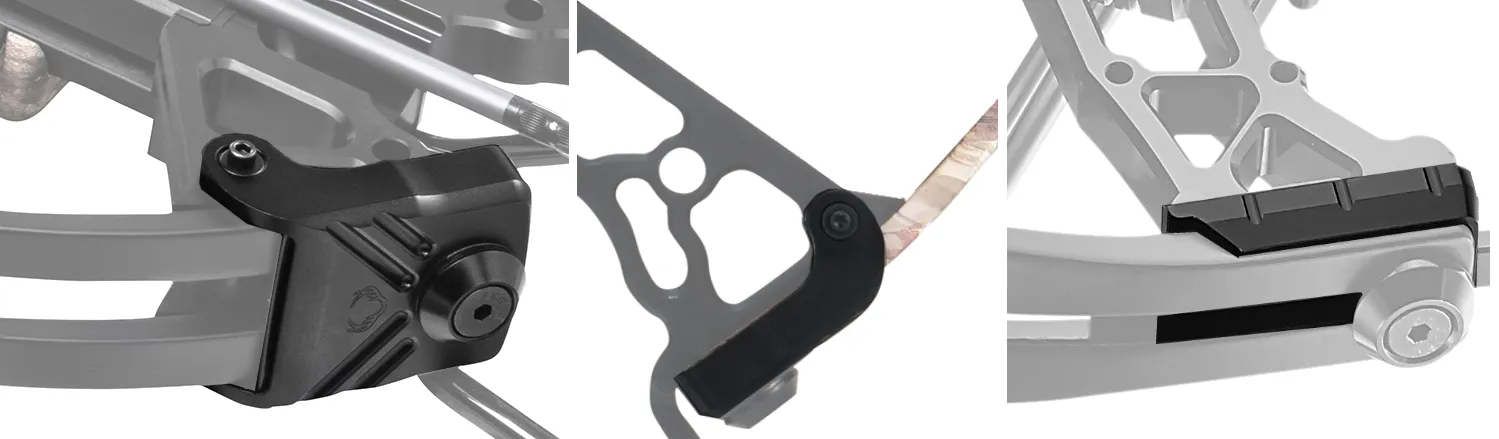

Карманы плеч
Плечи (планки) крепятся к колодке через специальные посадочные места – карманы плеч. По сути, это места креплений планок к колодке, которые не дают плечам деформироваться при выстреле. Они бывают частью самой колодки, а могут быть отдельными деталями. Плечи к колодке крепятся через карманы мощными крепежными болтами.

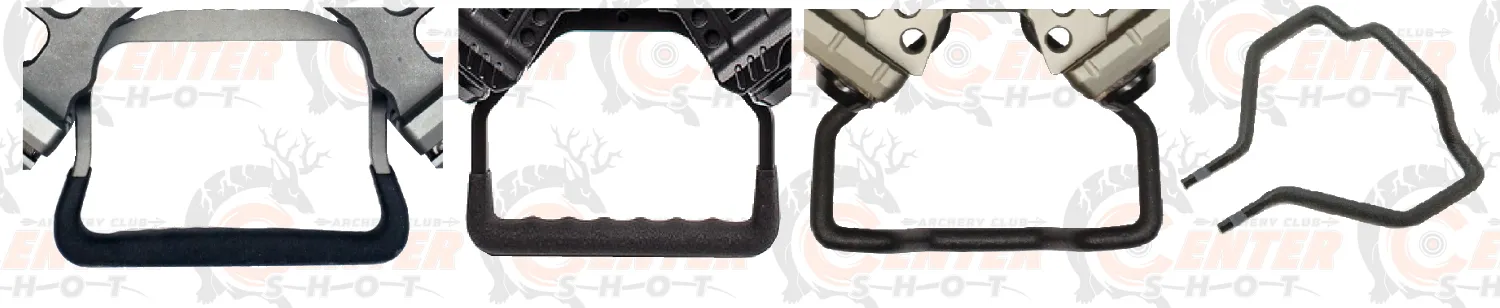

Стремя
Также на колодку плеч устанавливается стремя. Стремя необходимо для взведения арбалета. Арбалет упирается стременем в землю, и удерживается ногой в процессе взведения. Стремя бывает отдельной деталью, а бывает интегрировано в колодку. Стремя становится бесполезным, если стрелок всегда использует для взведения арбалета механический натяжитель (лебедку). Тогда стремя можно снять, уменьшив длину арбалета. А еще стремя удобно тем, что за него можно повесть арбалет на крючок дома или на какой-нибудь сук, если вы в лесу остановились отдохнуть.

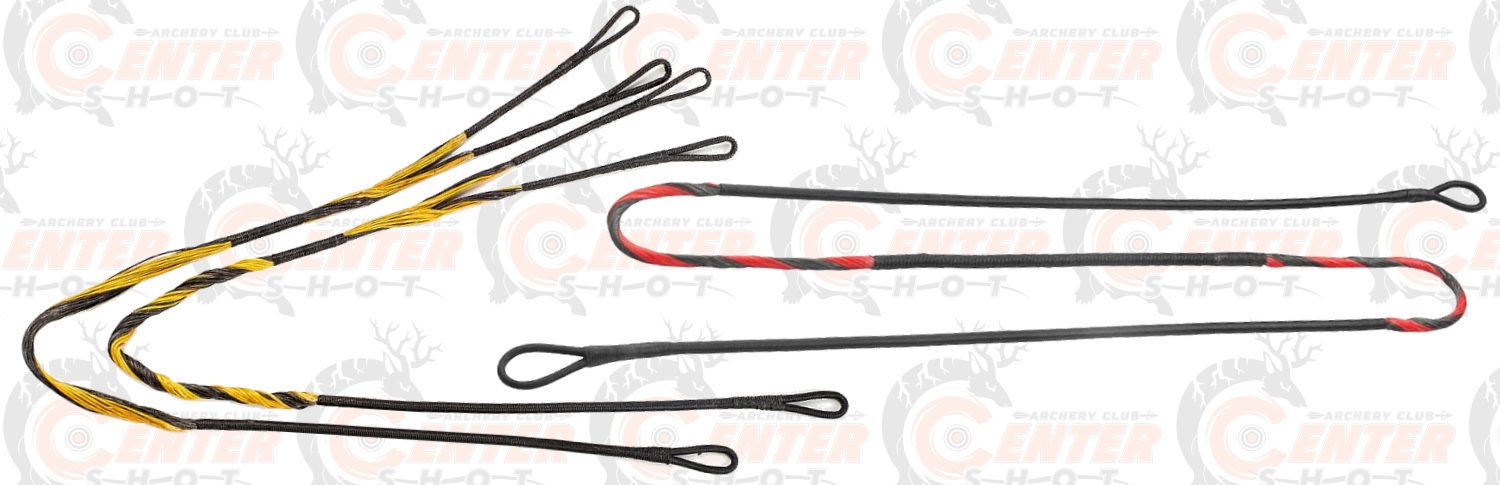

Тетива
Теперь поговорим о тетиве. Основная задача тетивы - передать энергию распрямляемых плеч непосредственно стреле. В конструкции рекурсивных арбалетов, тетива соединяет два противоположных конца плеч, а в конструкции блочных арбалетов, тетива соединяет два блока. Тетива арбалета делается из тугого мотка прочной синтетической нити. Центральная часть тетивы, а также петли тетивы оплетается специальной защитной обмоточной нитью. Обмоточная нить предохраняет саму тетиву от перетирания о направляющую и другие элементы арбалета, с которыми соприкасается. Тетива может очень долго прослужить, если вовремя менять на ней изношенную обмоточную нить и вовремя обрабатывать специальным синтетическим воском.
Тросы (в конструкции блочных арбалетов)
В конструкции блочных арбалетов тросы попарно соединяют блоки с противоположными плечами и пересекаются в специальном отверстии в корпусе арбалета. Тросы сделаны из тех же материалов и, что и тетива и за ними также нужно ухаживать. В месте пересечения тросов как правило располагается бегунок, он же slider/cлайдер (о нем ниже).

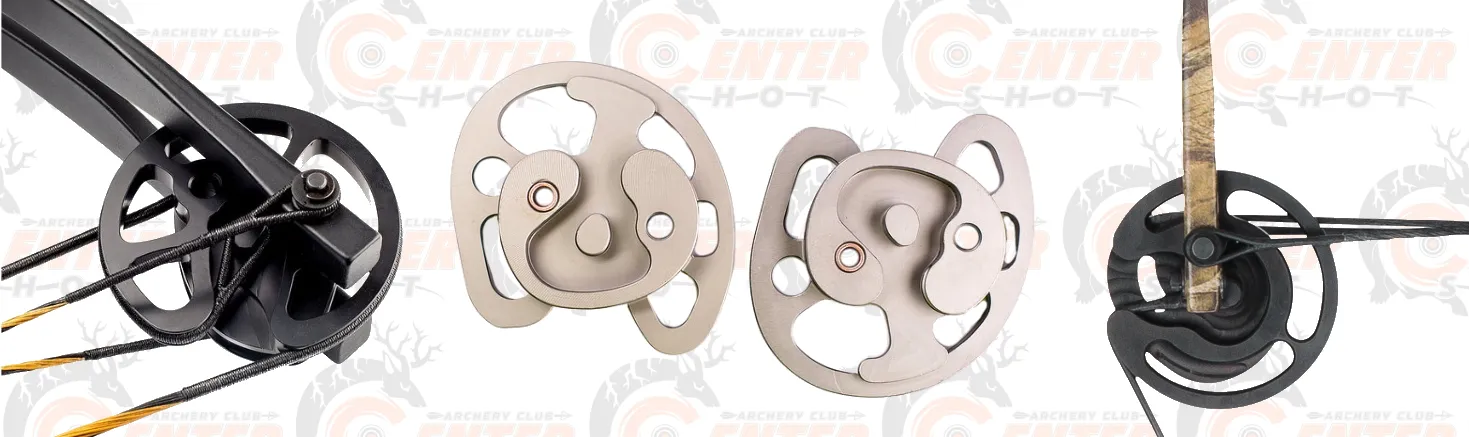

Блоки (в конструкции блочных арбалетов)
В блочных арбалетах важную роль при выстреле, помимо плечей и тетивы, играют еще и блоки. Блоки располагаются на концах упругих элементов (плечей) и крепятся на осях. Они проворачиваются на оси при взведении и при выстреле. Именно к ним крепится тетива. Блоки сделаны из прочного алюминиевого сплава и имеют форму эксцентриков. Чем больше блоки и чем агрессивнее их форма, тем больший импульс они передают тетиве при выстреле. Однако чрезмерный импульс порвет тетиву и сломает плечи, поэтому большие блоки обязывают производителя усложнять конструкцию арбалета, увеличивая его стоимость.

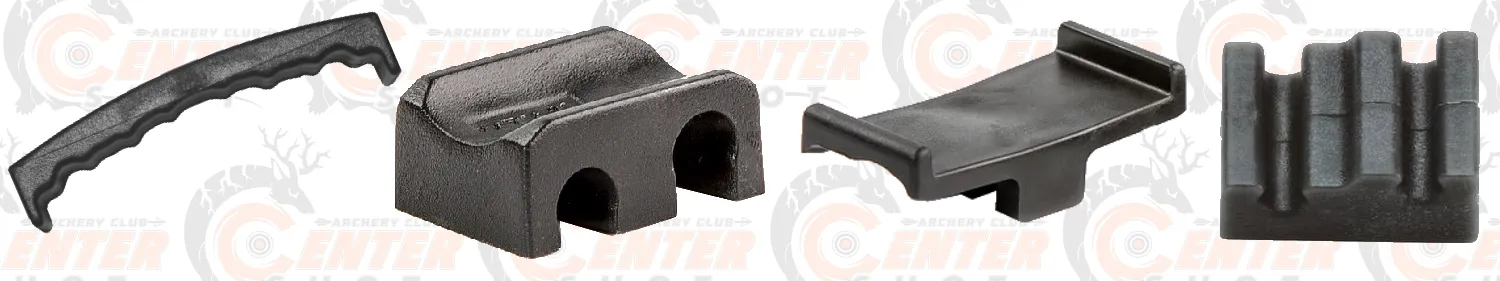

Бегунок, он же слайдер (в конструкции блочных арбалетов)
В месте пересечения тросов в корпусе блочного арбалета находится специальный пластмассовый бегунок, который разделяет тросы и не дает им перетираться друг об друга. Ни в коем случае нельзя недооценивать важность этой детали. Если забыть ее установить при сборке арбалета, то тросы порвутся в течение пяти - десяти выстрелов.
.jpg)

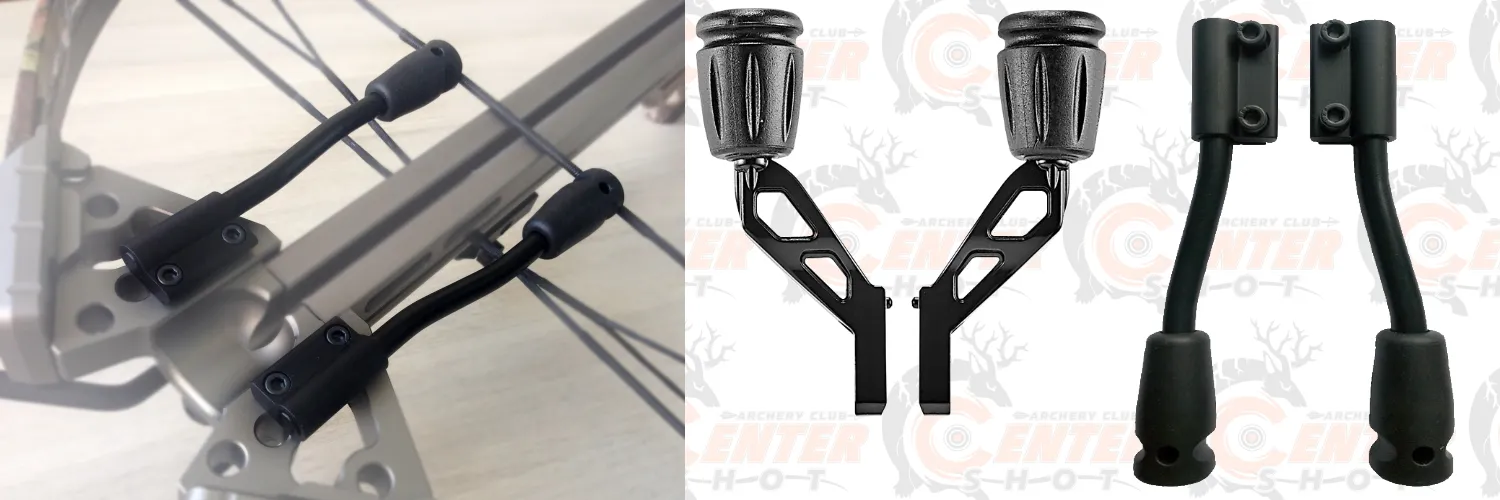

Виброгасители тетивы
Виброгасители тетивы, более известные в сообществе как STS. Задача STS состоит в том, чтобы одномоментно остановить тетиву в самой окончательной фазе работы блоков и плеч арбалета и не дать остаточной энергии воздействовать на стрелу, которая находится в завершающей стадии выстрела. Вся энергия уходит в резиновые демпферы на концах STS. Таким образом, STS значительно снижает шум от выстрела, а также положительно влияет на стабильность вылета стрелы. Сейчас этой системой оснащены практически все современные арбалеты. Не важно рекурсивного типа они или блочного.

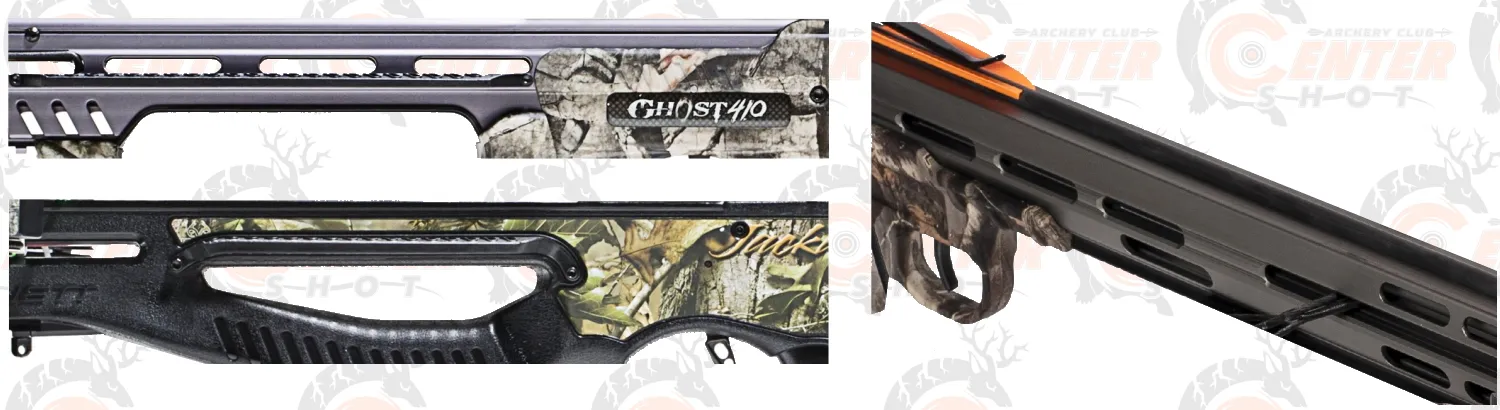

Направляющая
На направляющую устанавливается стрела после взведения арбалета. В ней расположен специальный желоб, куда стрела укладывается пером вниз. Направляющая играет роль разгонной полосы для стрелы. Скорость вылета стрелы существенно зависит от длины направляющей. Она может быть как алюминиевой, так и изготавливаться специального пластика или карбона. По сути, именно длина направляющей влияет на общий габарит арбалета, поэтому производители, не имея возможности уменьшить саму направляющую, всячески пытаются уменьшить другие части арбалета. Направляющую в местах соприкосновении с тетивой необходимо время от времени смазывать специальной смазкой или специальным воском.

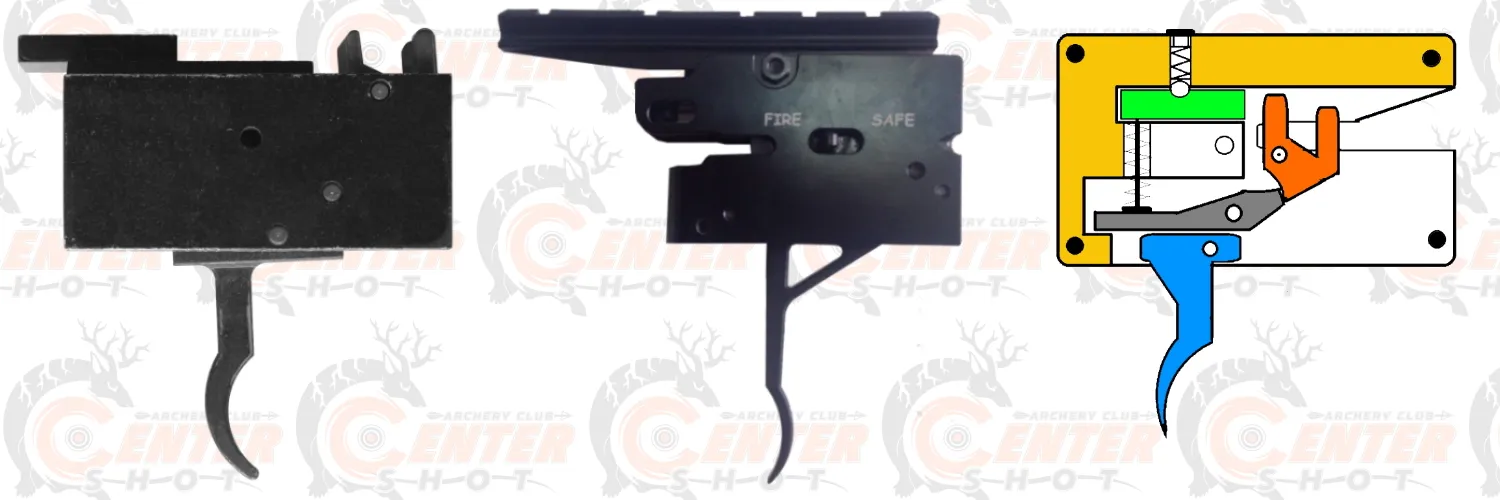

Спусковой механизм
Спусковой механизм (или замок) служит для зацепа, удержания и выпуска взведенной тетивы. Он располагается в корпусе арбалета перед направляющей. Иногда это отдельная механизм, который можно извлечь из корпуса целиком, а иногда детали механизма крепятся непосредственно в корпус арбалета на специальных штифтах. Спусковой механизм всегда оборудован автоматическим предохранителем от случайного выстрела и, как правило, дополнительным предохранителем от холостого выстрела. Детали механизма в дорогих арбалетах выполнены из литых или фрезерованных тонко обработанных металлических деталей. В более слабых и дешевых арбалетах детали выполнены методом штамповки и довольно грубо обработаны, что влияет на качество спуска. Как правило механизм состоит всего из нескольких деталей: спускового крючка, шептала и вилки, которая удерживает тетиву. Расположение вилки может быть снизу или сверху относительно направляющей. Оптимальнее второе (и технически чуть сложнее), так как в таком случае тетива в меньшей степени контактирует с направляющей в момент выстрела. В более дорогих моделях ход спускового крючка короче и более предсказуемый. Изредка спусковой механизм можно смазывать оружейным маслом.

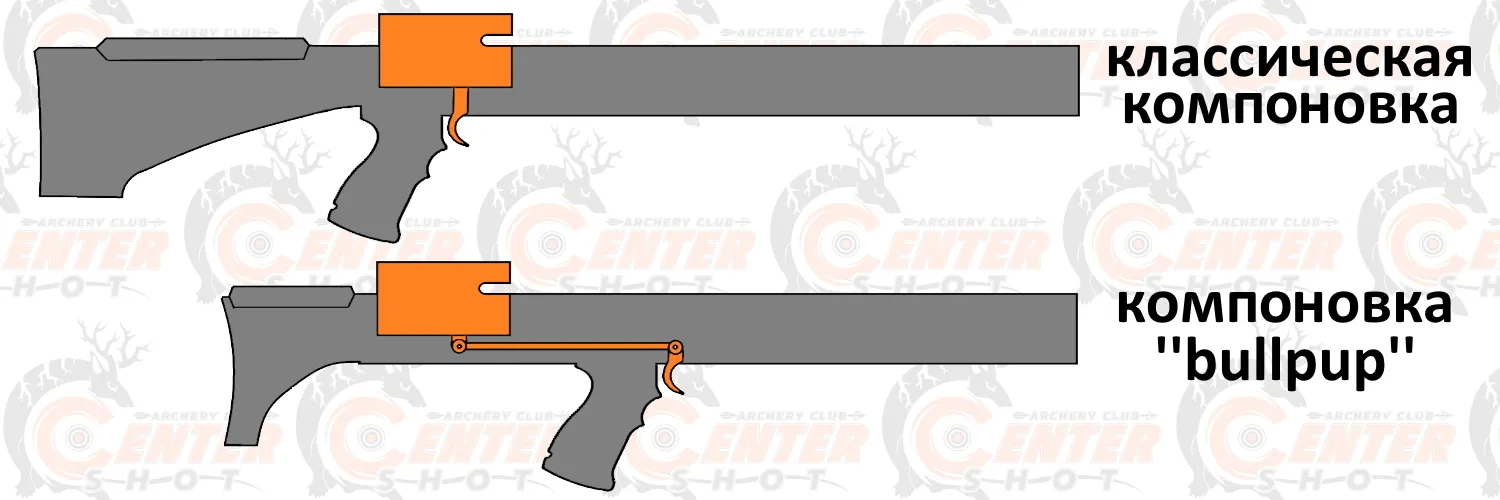

Cистема Булл-пап (BullPup)
Положение спускового механизма относительно спускового крючка может отличаться. В более старых моделях крючок располагается непосредственно под спусковым механизмом. В современных моделях спусковой крючок отодвинут вперед, что позволяет изменить удержание арбалета на более удобное и уменьшить длину приклада. Эта система компоновки называется Булл-пап (BullPup) и предназначается для уменьшения габаритов оружия. Аналогичная система в конструкции огнестрельного оружия решает такую же проблему, но технически реализовано по-другому.

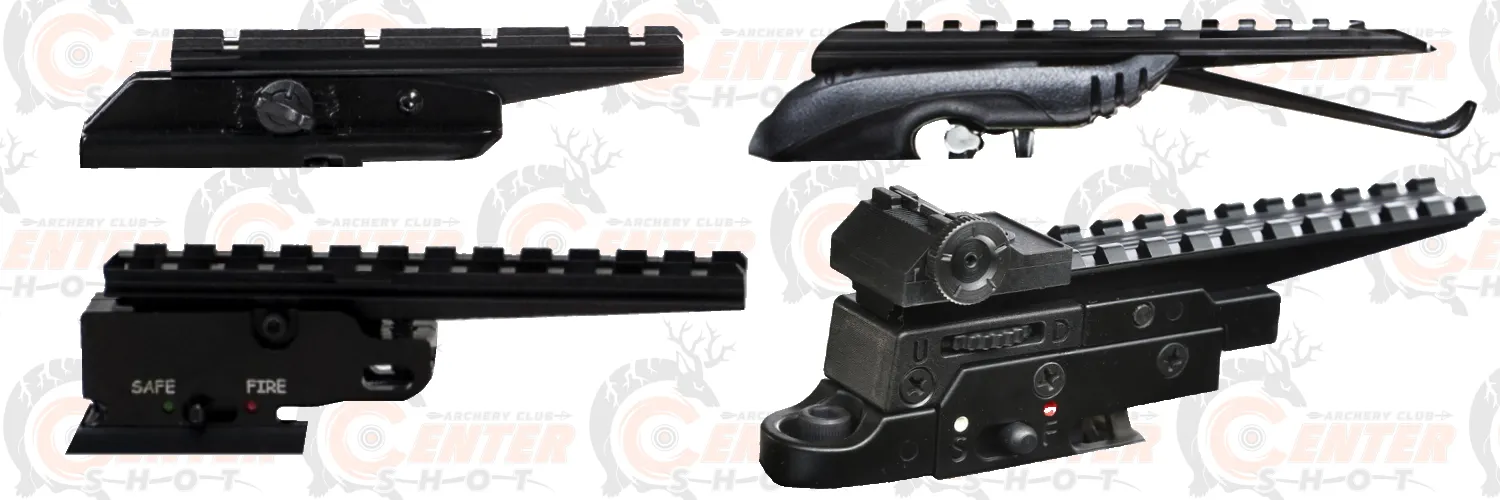

Прицельная планка
Над спусковым механизмом располагается универсальная прицельная планка типа «Вивер» или «Пикатинни». Поэтому на все современные арбалеты можно установить прицел любого типа: оптический, коллиматорный или ночного видения. Длина прицельной планки зависит от типа арбалета и наличия системы «Булл-пап», но как правило, ее длины хватает для установки любого прицельного приспособления. Прицельная планка бывает регулируемой по вертикали, а бывает установлена жестко. Но обращать на это внимание едва ли стоит, так как регулировка таких планок довольно грубая, а при использовании на охоте, поправок прицела вполне хватает и так. Единственное, но чем имеет смысл заострить внимание – это штатная высота планки, относительно направляющей блочного арбалета. Ее высота должны быть не менее 40 мм, иначе вы столкнетесь с невозможностью пристрелять прицел на дальние дистанции.

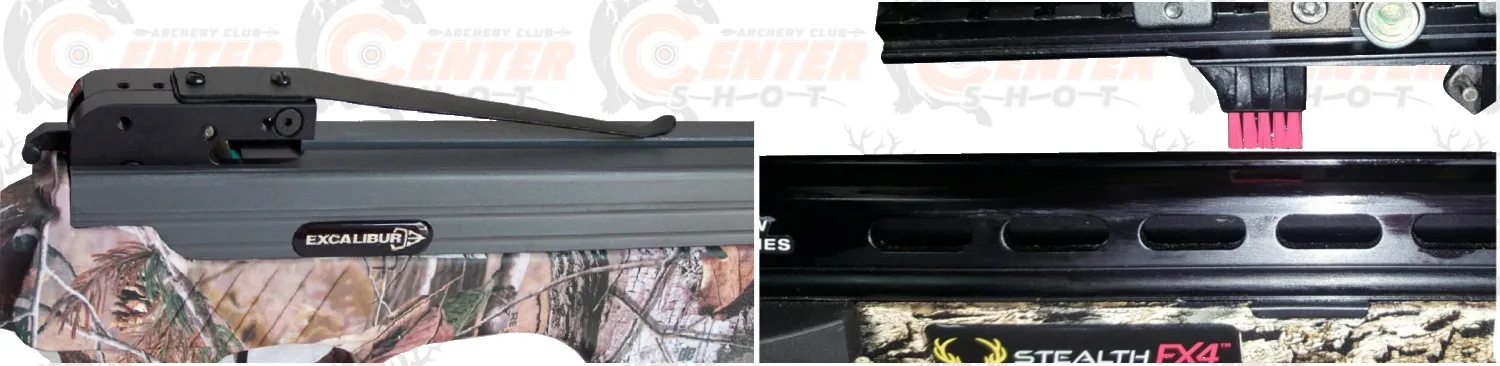

Прижимная планка
Следующая мелкая, но немаловажная деталь – прижимная планка. Она удерживает стрелу в момент прицеливания, а также обеспечивает ее равномерное прилегание к направляющей. Конструктивно - это просто гибкая металлическая пружина, однако бывают планки с ворсом (щетиной) или с подпружиненным шариком. Желательно, чтобы жесткость прижимной планки можно было регулировать, хотя это и не очень принципиально.

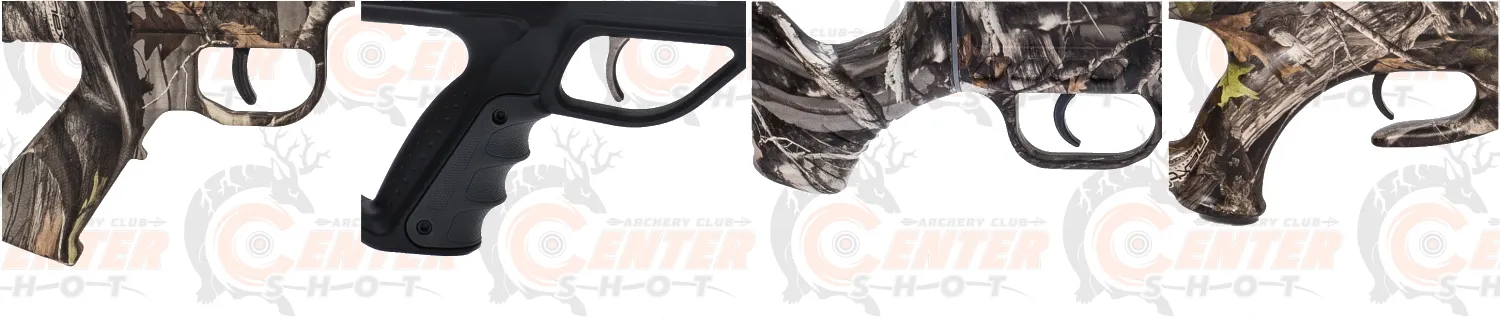

Рукоятка
Рукоятка располагаются, либо сразу под спусковым механизмом, либо она отодвинута в сторону фронтальной части относительно спускового механизма (система Bullpub). По сути, рукоятка арбалета ничем не отличается от рукоятки любого другого огнестрельного или пневматического оружия и вопрос удобства сугубо индивидуальный. Хотя иногда встречаются рукоятки с крышечкой и отделением внутри – довольно удобно, чтоб шестигранник спрятать или воск для тетивы.

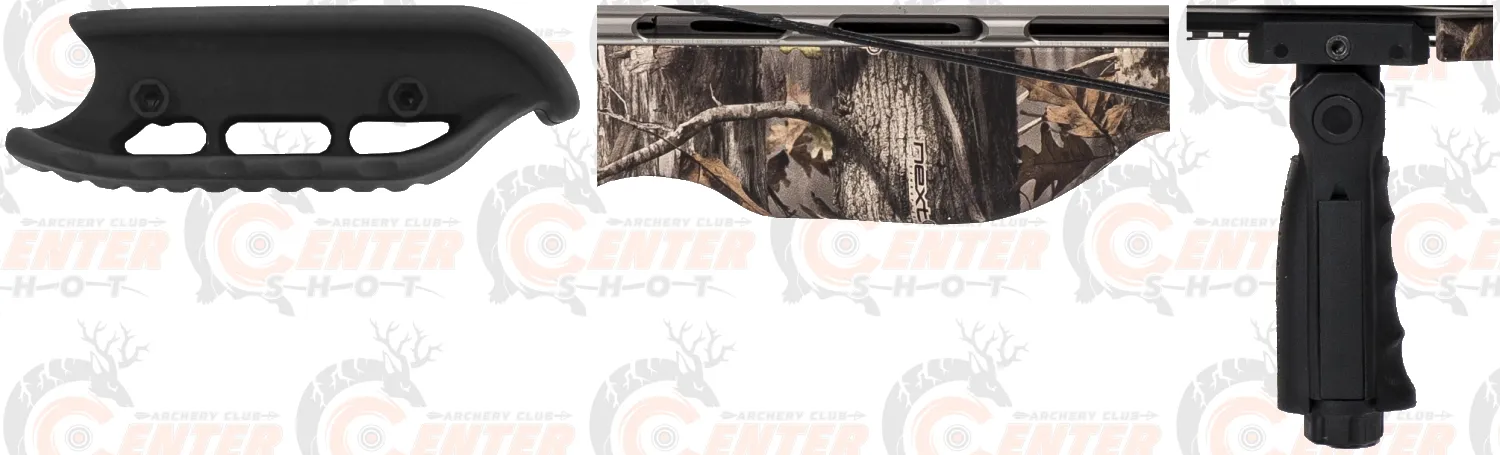

Цевье
Цевье, как и положено цевью в любом другом виде стрелкового оружия, располагается с нижней части корпуса арбалета между рукояткой и плечами арбалета. Цевье может быть частью корпуса арбалета, может быть отдельным, но зафиксированным, а может быть сменным и переставляться в зависимости от удобства стрелка. Часто в современных арбалетах цевье крепится к корпусу с помощью планки вивер, что позволяет подобрать любой тип цевья, удобный стрелку. Как и рукоятка, выбор цевья – вопрос личного удобства. Важнее само наличие планки Пикатинни с нижней части направляющей. Возможность установить на арбалет стандартное тактическое оборудование – это весомый плюс при выборе арбалета.
.jpg)

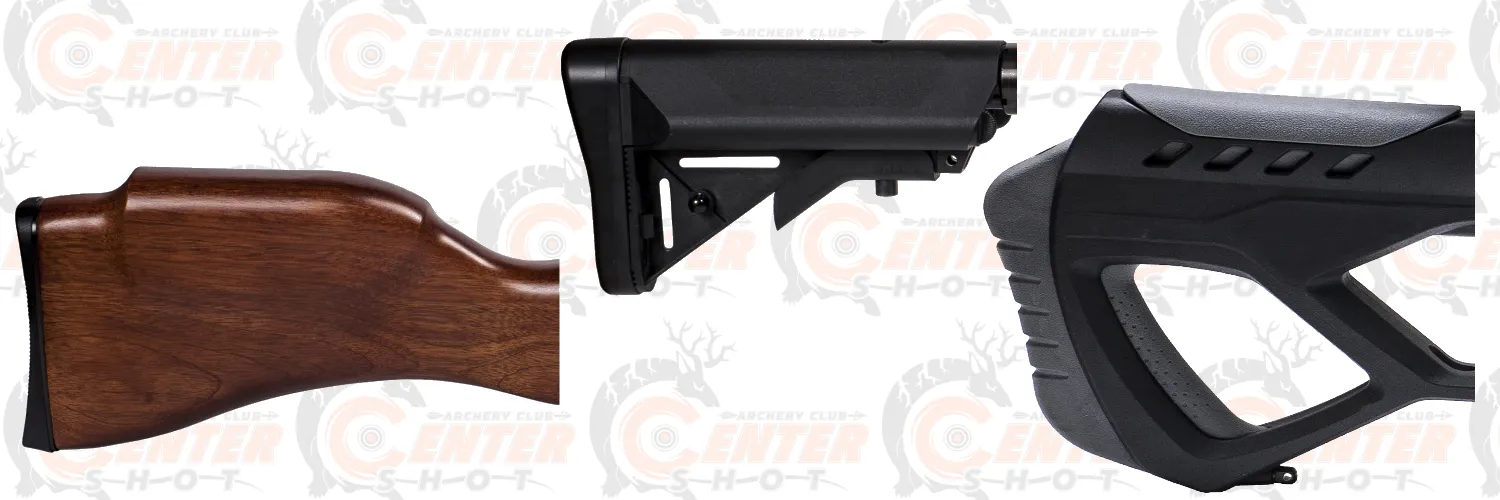

Приклад
Приклад служит для упора арбалета в плечо стрелка во время прицеливания. Тут полная аналогия с другими видами стрелкового оружия. Приклад может быть частью корпуса арбалета, может быть регулируемым или даже сменным тактическим. Единственное отличие – при стрельбе из арбалета нет отдачи, поэтому приклад не играет столь важной роли, как в огнестрельном оружии. Опять же, как в случае с цевьем и рукояткой, надо просто приложиться к арбалету и понять: удобно или не очень.
Вот, пожалуй, и все, из чего состоит современный арбалет. В комментариях можно задать вопросы – мы обязательно ответим. Если ответ на вопрос будет слишком емким, сделаем дополнительную статью по интересующему вопросу.
